Инструкция по подключению

Внимание! Без элементарных знаний электроники и базовых навыков работы с паяльником покупать данный набор не рекомендуем!

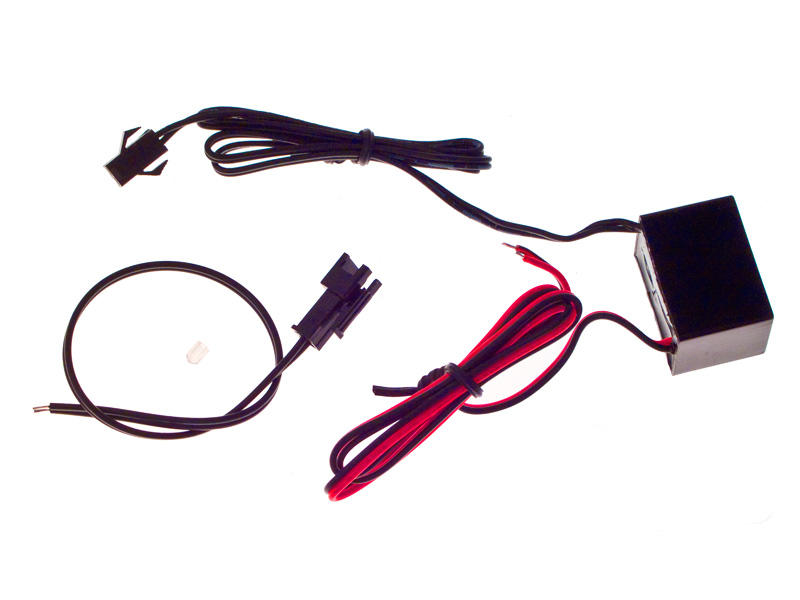

Самый сложный этап. Вам нужно будет припаять 2 провода, идущих от инвертора (от коннектора-штекера, который соединяется с проводом инвертора), к неоновому шнуру.

Когда вы сделаете аккуратный маленький продольный надрез неонового шнура, вы увидите, что он как "капуста", и за цветной оболочкой есть еще одна жила. Когда вы чуть надрежете вдоль аккуратно и ее, то увидите несколько "волосков" оплетки и саму центральную жилу.

К центральной жиле нужно припаять провод с белыми полосками (см. фото ниже)

К "волоскам оплетки" - просто черный провод.

На фото все сделано в увеличенном размере, на самом деле общая толщина неонового шнура 2.2 мм. Без лупы, тоненького паяльника и хорошего освещения не обойтись.

Категорически запрещается допускать короткое замыкание между выходными контактами инвертора!

Внимание! От инвертора поступает переменный ток высокого напряжения! Будьте осторожны!

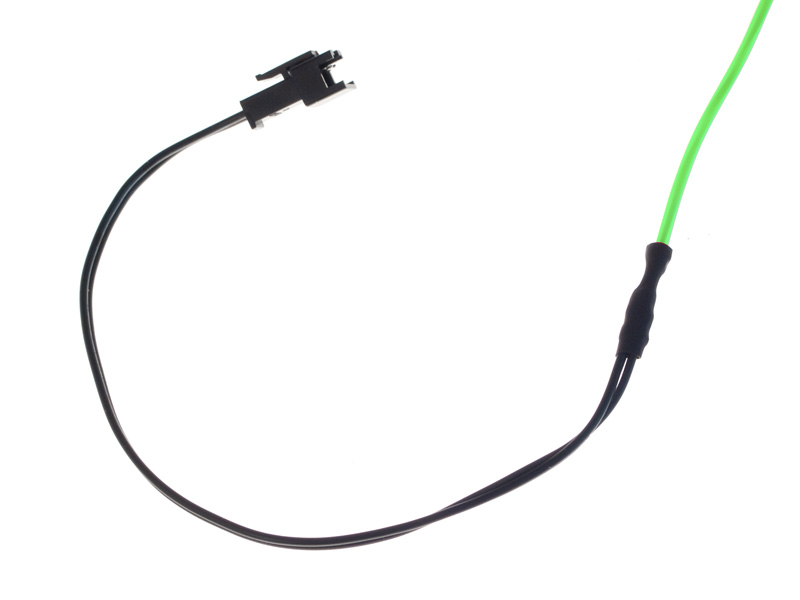

Далее необходимо заизолировать их друг от друга и одеть в термоусадку (она в комплект не входит)!

Последний этап - припаять красный провод питания, идущий от инвертора, к 12В молекса (желтый провод) блока питания компьютера, и черный - к черному, чтобы на вход к инвертору подавалось 12 вольт. Молекс в комплект не входит.

На этом все! Enjoy!

Категорически не допускается попадание влаги на незащищенный конец неонового шнура, на контакты шнура и на корпус и контакты инвертора!

Угол изгиба неонового шнура при эксплуатации не должен быть менее трех его диаметров!

Категорически запрещается скручивание неонового шнура вокруг своей оси! Это приводит к разрушению светонесущей сердцевины.
